Powłoka: Elementy konstrukcyjne z blachy wykonane są z wysokiej jakości płyt stalowych, a wszystkie powierzchnie są fosforanowane elektrostatycznie i natryskiwane importowanym automatycznym sprzętem do natryskiwania, który ma dużą odporność na korozję i może dostosować się do różnych środowisk użytkowania.
Aby zapewnić dobrą jakość powierzchni przez cały okres użytkowania urządzenia. Obudowy aluminiowe lub ze stali nierdzewnej można dostosować do potrzeb użytkownika.
Taca na wodę: zaprojektowane pod kątem, aby ułatwić płynne odprowadzanie wody z rozmrażania, zapobiegać pływaniu wody i zapobiegać gromadzeniu się wody w tacy na wodę.
Rura wymiany ciepła: Rurę miedzianą z gwintem wewnętrznym o wysokim uzębieniu wybrano ze względu na wysoką wydajność wymiany ciepła.
Płetwy: Przyjęcie zupełnie nowych, hydrofilowych żeberek aluminiowych o fali sinusoidalnej, poprawiających zakłócenia powietrza, wzmacniających współczynnik przenikania ciepła i znacznie poprawiających wydajność wymiany ciepła;
Wentylator: Wysokie ciśnienie statyczne, specjalnie dostosowany wentylator osiowy o dużej mocy z zewnętrznym wirnikiem, odpowiedni do środowisk o dużej wilgotności, o wysokiej wydajności, niskim zużyciu energii, wodoodporny i pyłoszczelny, o doskonałej wydajności; Fabryka wentylatorów
Wcześniej zaliczone testy równowagi statycznej i dynamicznej;
Rozmrażanie: Elektryczne rury grzewcze ze stali nierdzewnej do rozmrażania o małej mocy są wybierane i rozmieszczone wyjątkowo i rozsądnie, z dużą prędkością odszraniania i dokładnym rozmrażaniem, unikając jednocześnie strat ciepła.
Przedłużyć żywotność elektrycznych rur grzewczych.
Skrzynka przyłączeniowa elektryczna: Skrzynka przyłączeniowa jest odporna na niskie temperatury, wodoodporna i pyłoszczelna, ma wysoką ognioodporność i jest instalowana z przodu, co ułatwia okablowanie i konserwację.
Rozstaw żeberek: Standardowy odstęp wynosi 4,5 mm, 6 mm i 9 mm; Konfigurowalne odstępy między arkuszami 12 mm i 18 mm w zależności od potrzeb użytkownika.
Rodzaj czynnika chłodniczego: Można wybrać czynnik chłodniczy R404A, a R507A, R22, R134A, R407C i R410A można dostosować do wymagań użytkownika.
Parownik:
1. Unikalny układ wiązki rurek w pełni uwzględnia kluczowe kwestie, takie jak zmiany stanu czynnika chłodniczego, natężenie przepływu, spadek ciśnienia i równomierność dystrybucji w warunkach parowania, co skutkuje wyższą wydajnością wymiany ciepła przez chłodnicę powierzchniową parownika;
2. Wydajna i kompaktowa konstrukcja wymiennika ciepła ze wzmocnionymi, gwintowanymi rurami wymiennika ciepła w kształcie wideł;
3. Rury do wymiany ciepła i hydrofilowe żebra aluminiowe są rozprężane mechanicznie w celu szczelnego połączenia rur miedzianych z blachami aluminiowymi, w celu uzyskania optymalnej wydajności wymiany ciepła.
4. Separator cieczy i obieg czynnika chłodniczego w parowniku zostały zoptymalizowane, aby zapewnić optymalną efektywność wymiany ciepła w różnych środowiskach zastosowań.
5. Unikalna konstrukcja owiewki znajduje się poniżej wymiennika ciepła, aby zapobiec zwarciom w przepływie powietrza.

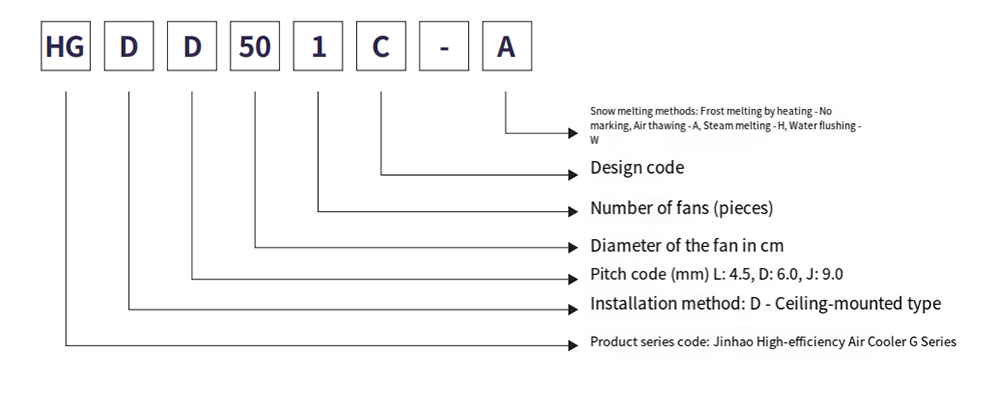

Opis modelu
Tabela parametrów technicznych (R404A)
Parametry techniczne wysokowydajnej chłodnicy powietrza do elektrycznego sufitu przeciwmrozowego
Odstęp folii: 4,5 mm
| Modelkakakakakaka | Wydajność chłodnicza kW | Objętość tuby | Parametry wentylatora | Ogrzewanie elektryczne roztopowe | |||||
| SC1 | SC2 | dm² | Liczba ostrzy x średnica | Moc W | Objętość powietrza m³/h | Zasięg m | Odgałęzienie wężownicy kW* | Miska wodna kW*odgałęzienie | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Tabela parametrów technicznych (R404A)
Parametry techniczne wysokowydajnej chłodnicy powietrza do elektrycznego sufitu przeciwmrozowego
Odstęp folii: 6,0 mm
| Modelkakakakakaka | Wydajność chłodnicza kW | Objętość tuby | Parametry wentylatora | Ogrzewanie elektryczne roztopowe | ||||||
| SC1 | SC2 | SC3 | dm² | Liczba ostrzy x średnica | Moc W | Objętość powietrza m³/h | Zasięg m | Odgałęzienie wężownicy kW* | Taca na wodę kW*odgałęzienie | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Tabela parametrów technicznych (R404A)
Parametry techniczne wysokowydajnej chłodnicy powietrza do elektrycznego sufitu przeciwmrozowego
Rozstaw folii: 9,0 mm
| Modelkakakakakaka | Wydajność chłodnicza kW | Objętość tuby | Parametry wentylatora | Ogrzewanie elektryczne roztopowe | ||||||
| SC3 | SC4 | SC5 | dm² | Liczba ostrzy x średnica | Moc W | Objętość powietrza m³/h | Zasięg m | Odgałęzienie wężownicy kW* | Taca na wodę kW*odgałęzienie | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

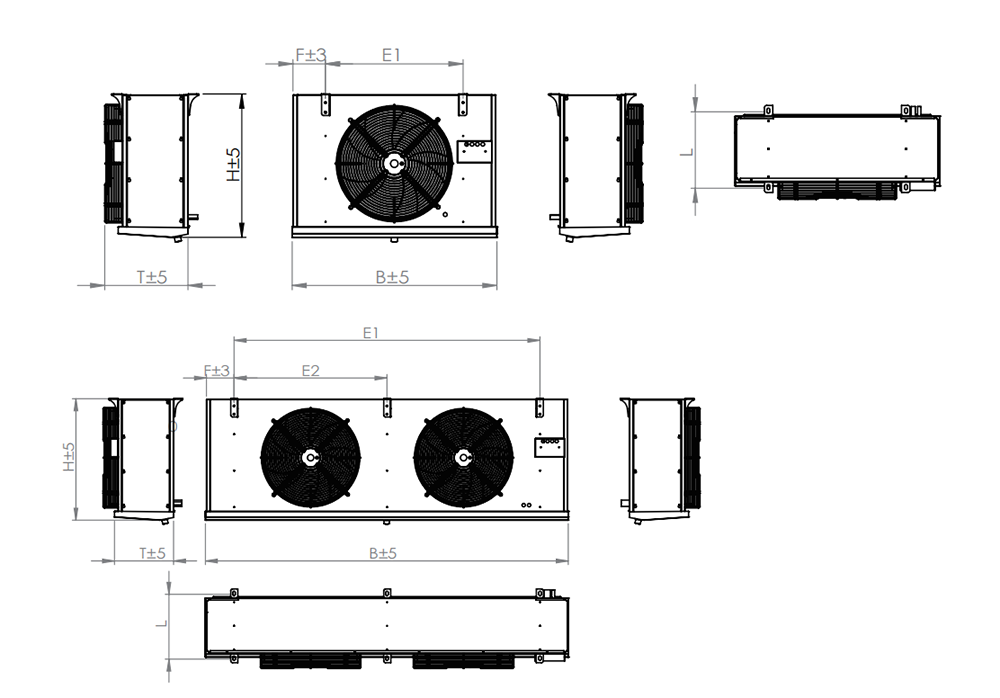

Wygląd i wymiary montażowe
Wygląd i wymiary montażowe of a high-efficiency electric frost ceiling air cooler
Odstęp folii: 4,5 mm
| Modelkakakakakaka | Specyfikacja interfejsu (mm) | Wymiary B*T*H | Wymiary montażowe | waga | Zarys znaczników mapy | |||||
| Rura wlotowa/powrotna | Drenaż / (cale) | DxSxW (mm) | L | E1 | E2 | E3 | F | historia medyczna | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Wygląd i wymiary montażowe
Wygląd i wymiary montażowe of a high-efficiency electric frost ceiling air cooler
Odstęp folii: 6,0 mm
| Modelkakakakakaka | Specyfikacja interfejsu (mm) | Wymiary B*T*H | Wymiary montażowe | waga | Zarys znaczników mapy | |||||
| Rura wlotowa/powrotna | Drenaż / (cale) | DxSxW (mm) | L | E1 | E2 | E3 | F | historia medyczna | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Wygląd i wymiary montażowe
Wygląd i wymiary montażowe of a high-efficiency electric frost ceiling air cooler
Rozstaw folii: 9,0 mm
| Modelkakakakakaka | Specyfikacja interfejsu (mm) | Wymiary B*T*H | Wymiary montażowe | waga | Zarys znaczników mapy | |||||
| Rura wlotowa/powrotna | Drenaż / (cale) | DxSxW (mm) | L | E1 | E2 | E3 | F | historia medyczna | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Uwaga 1: Standardy projektowe:
| Standardowe warunki wymiany ciepła | Temperatura powietrza na wlocie | Temperatura parowania | Temperatura względna | Temperatura względna | Przegrzanie |
| SC1 | 10 ℃ | 0℃ | 85% | 1.35 | 6,5 tys |
| SC2 | 0℃ | -8 ℃ | 85% | 1.15 | 5,2 tys |
| SC3 | -18 ℃ | -25 ℃ | 95% | 1.05 | 4,6 tys |
| SC4 | -25 ℃ | -31℃ | 95% | 1.01 | 3,9 tys |
| SC5 | -34℃ | -40℃ | 95% | 1.01 | 3,9 tys |
Uwaga 2: Współczynnik konwersji dla czynnika chłodniczego
| Czynniki chłodnicze | Warunki pracy | R22 | R404A | R507 | R134a |
| Współczynnik korygujący | SC1 | 0.95 | 1 | 1 | 0.93 |
| Współczynnik korygujący | SC2 | 0.95 | 1 | 1 | 0.91 |
| Współczynnik korygujący | SC3 | 0.95 | 1 | 1 | 0.85 |
