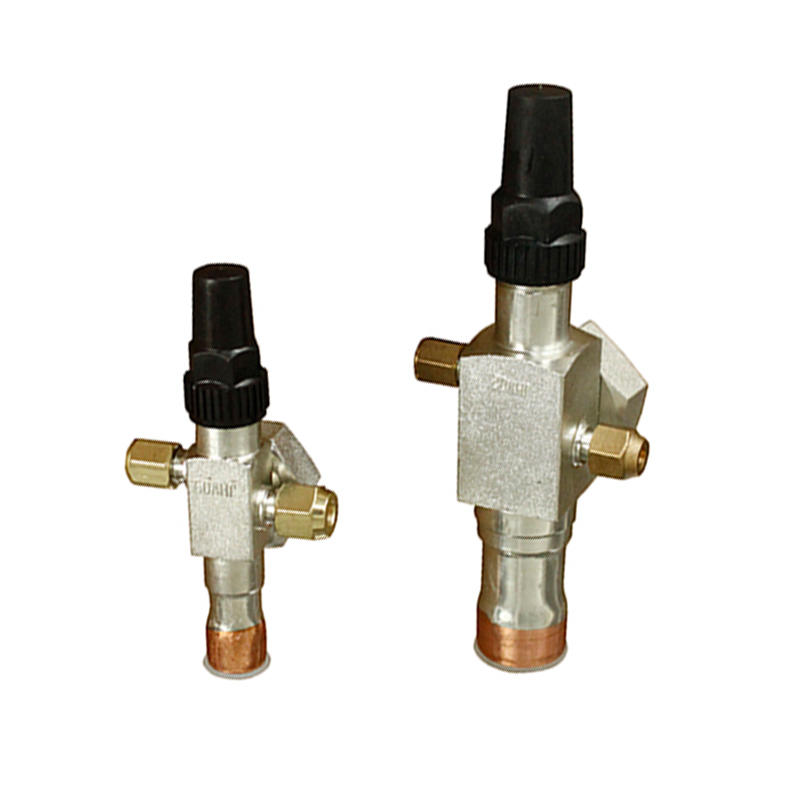

Co to jest zawór sterujący płynem w sprężarce chłodniczej i jak działa?

Zrozumienie istoty kontroli chłodnictwa

Zawór sterujący płynem w sprężarce chłodniczej jest kluczowym, choć często pomijanym elementem skomplikowanej anatomii układów chłodzenia. Urządzenie to, działające na krytycznym połączeniu między sprężarką a parownikiem, służy jako główny regulator przepływu czynnika chłodniczego – często w stanie ciekłym, gazowym lub mieszanym – do sprężarki. Jego podstawową funkcją jest zapewnienie, że sprężarka otrzymuje właściwy rodzaj i ilość płynu, chroniąc ją przed potencjalnie katastrofalnymi awariami, takimi jak zapychanie się cieczy, przy jednoczesnej optymalizacji wydajności i wydajności systemu. Precyzyjnie modulując ten przepływ, zawór chroni integralność mechaniczną sprężarki i umożliwia dostosowanie systemu do zmiennych obciążeń termicznych. To wstępne badanie przygotowuje grunt pod głębsze zgłębienie mechaniki operacyjnej, która ma fundamentalne znaczenie dla niezawodności i wydajności komercyjnych zastosowań chłodniczych, klimatyzacyjnych i chłodniczych przemysłowych. Rola zaworu jest tak krytyczna, że ​​jego awaria lub niewłaściwe działanie może prowadzić do natychmiastowej degradacji systemu, zwiększonego zużycia energii i kosztownych napraw, dlatego zrozumienie jego roli jest niezbędne dla techników, inżynierów i specjalistów ds. optymalizacji w terenie.

Podstawowe funkcje i mechanika operacyjna

Aby w pełni docenić znaczenie zaworu, należy zrozumieć jego podstawowe funkcje i fizyczne zasady rządzące jego działaniem. Zawór pełni funkcję czujnika i modulatora w cyklu chłodniczym.

Podstawowe obowiązki w cyklu chłodniczym

Zawór pełni kilka niezbywalnych zadań, które mają kluczowe znaczenie dla dobrego stanu systemu. Po pierwsze, zapewnia krytyczne ochrona sprężarki przed ciekłym czynnikiem chłodniczym . Sprężarki są przeznaczone do sprężania gazu, a nie cieczy. Jeśli ciekły czynnik chłodniczy przedostanie się do skrzyni korbowej sprężarki, może spowodować wstrząs hydrauliczny – zwany uderzeniem – który może spowodować uszkodzenie zaworów, korbowodów lub innych elementów wewnętrznych. Zawór sterujący zapobiega temu, zapewniając, że do komory sprężania dostaje się wyłącznie przegrzany gaz lub kontrolowana mieszanina. Po drugie, jest odpowiedzialny za regulacja wydajności i wydajność systemu . Regulując efektywną objętość sprężonego gazu, zawór umożliwia dostosowanie wydajności chłodniczej systemu do rzeczywistego obciążenia cieplnego. Zapobiega to krótkim cyklom pracy pod niewielkim obciążeniem i utrzymuje stabilną temperaturę, co bezpośrednio przekłada się na oszczędność energii i mniejsze zużycie. Po trzecie, zarządza poziom przegrzania na ssaniu sprężarki. Właściwe przegrzanie zapewnia całkowite odparowanie czynnika chłodniczego przed sprężaniem, maksymalizując wydajność i zapobiegając uszkodzeniom.

Jak osiąga precyzyjną kontrolę: mechanizmy wewnętrzne

Precyzyjna kontrola odbywa się poprzez różnorodne mechanizmy wewnętrzne, które reagują na warunki systemowe. Większość zaworów sterujących cieczą jest uruchamiana przez różnicę ciśnień, elementy wrażliwe na temperaturę lub sygnały elektroniczne. Typowy typ wykorzystuje element wykrywający ciśnienie podłączony do przewodu ssawnego. Kiedy ciśnienie ssania spada (co wskazuje na mniejsze obciążenie), mechanizm zaworu zaczyna ograniczać kanał przepływu, zmniejszając ilość masowego przepływu czynnika chłodniczego do sprężarki. I odwrotnie, wzrost ciśnienia ssania powoduje szersze otwarcie zaworu. Bardziej zaawansowane konstrukcje zawierają czujniki temperatury do modulowania przepływu w oparciu o przegrzanie na wlocie sprężarki. Konstrukcja wewnętrzna zazwyczaj obejmuje precyzyjnie obrobiony port i modulujący kołek lub suwak, który zmienia rozmiar otworu. Ruch jest często tłumiony, aby zapobiec gwałtownym wahaniom lub oscylacjom, zapewniając stabilną pracę systemu. Ta ciągła, automatyczna regulacja pozwala sprężarce o stałej prędkości zachowywać się zgodnie z pewnymi cechami systemu o zmiennej wydajności, dostosowując się w czasie rzeczywistym do stawianych jej wymagań.

Zagłębianie się w kluczowe odmiany i zastosowania

Nie wszystkie zawory sterujące płynem w sprężarce chłodniczej są sobie równe. Ich konstrukcja i zastosowanie różnią się znacznie w zależności od wielkości systemu, rodzaju czynnika chłodniczego i pożądanej strategii sterowania. Zrozumienie tych różnic jest kluczem do wyboru odpowiedniego komponentu i zdiagnozowania problemów.

Rodzaje zaworów sterujących płynami

Zawory sterujące płynami można sklasyfikować według metody sterowania i konstrukcji mechanicznej.

Mechaniczne zawory modulujące ssanie

Są to konie pociągowe wielu systemów komercyjnych. Działają wyłącznie na ciśnieniu i/lub temperaturze bez zewnętrznego zasilania. Typowym przykładem jest sterowany pilotem zawór modulacji ssania, który wykorzystuje ciśnienie ssania w systemie do modulowania głównego portu zaworu. Są znane ze swojej niezawodności, prostoty i niższych kosztów. Jednak ich krzywa reakcji jest stała i może nie zapewniać najlepszego poziomu kontroli w porównaniu z wersjami elektronicznymi. Idealnie nadają się do zastosowań, w których zmiany obciążenia są przewidywalne, a bardzo precyzyjne sterowanie nie jest najważniejszym wymogiem.

Elektroniczne zawory rozprężne (EXV) z logiką zabezpieczającą sprężarkę

Chociaż nowoczesne elektroniczne zawory rozprężne (EXV) są często kojarzone ze sterowaniem parownika, są coraz częściej integrowane z systemem zarządzania sprężarką. Sterownik systemu wykorzystuje dane z wielu czujników (temperatura ssania, ciśnienie ssania, temperatura tłoczenia), aby wydać sterownikowi EXV polecenie regulacji przepływu nie tylko pod kątem przegrzania parownika, ale bezpośrednio w celu ochrony sprężarki i optymalnej wydajności. Stanowi to bardziej całościowe, ogólnosystemowe podejście do kontroli płynów. Na przykład sterownik może szybko zamknąć zawór, aby zapobiec zalaniu podczas nagłego wyłączenia lub szybko dostosować się do nowej wartości zadanej obciążenia.

Zawory specjalistyczne do systemów krytycznych

W systemach bardzo wrażliwych lub o dużej wydajności, takich jak przetwarzanie przemysłowe lub chłodzenie centrów danych, stosuje się specjalistyczne zawory. Mogą to być zawory napędzane silnikiem krokowym charakteryzujące się niezwykłą precyzją, zawory zaprojektowane do pracy przy bardzo wysokich lub bardzo niskich różnicach ciśnień lub zawory systemów kaskadowych obsługujące wiele obiegów czynnika chłodniczego. Wybór w tym przypadku jest podyktowany krytyczną potrzebą niezawodności, precyzji i często możliwości współpracy ze złożonymi systemami zarządzania budynkiem (BMS).

Optymalne rozmieszczenie i integracja w systemie

Na skuteczność zaworu duży wpływ ma jego umiejscowienie i integracja. Zwykle główny zawór sterujący cieczą jest instalowany na przewodzie ssącym, przed wlotem sprężarki. Ta lokalizacja umożliwia bezpośrednie sterowanie tym, co wchodzi do sprężarki. Prawidłowa instalacja wymaga zwrócenia uwagi na orientację montażową (zgodnie z zaleceniami producenta), procedury lutowania, aby zapobiec uszkodzeniom wewnętrznym, a często także dodanie filtra siatkowego przed zaworem, aby chronić delikatne elementy zaworu przed zanieczyszczeniami. Integracja polega na prawidłowym podłączeniu wszelkich przewodów czujnikowych (w przypadku zaworów ciśnieniowych) lub przewodów sterujących (w przypadku zaworów elektronicznych). Krytycznym aspektem integracji pod kątem wydajności jest zapewnienie, że logika sterowania systemu – mechaniczna lub cyfrowa – jest prawidłowo skalibrowana. Na przykład wartości zadane modulacji muszą być dostosowane do zakresu pracy sprężarki i oczekiwanego profilu obciążenia aplikacji. Kalibracja ta pozwala na szczegółowe zrozumienie jak wyregulować A zawór sterujący sprężarki chłodniczej dla optymalnej wydajności staje się najważniejsze. Nieprawidłowa regulacja może prowadzić do niskiej wydajności, niestabilnej pracy lub braku ochrony sprężarki.

Rozwiązywanie typowych problemów i konserwacji

Nawet najbardziej wytrzymałe zawory z biegiem czasu będą napotykać problemy. Rozpoznawanie objawów, zrozumienie przyczyn źródłowych i przeprowadzanie proaktywnej konserwacji to umiejętności niezbędne do zapewnienia trwałości systemu.

Objawy uszkodzonego lub źle wyregulowanego zaworu

Nieprawidłowo działający zawór sterujący płynem wysyła wyraźne sygnały dotyczące działania układu. Jednym z najczęstszych objawów jest nieprawidłowa praca sprężarki, taka jak krótkie cykle lub niemożność osiągnięcia zadanych wartości niskiej temperatury. Może to wynikać z tego, że zawór jest zablokowany w pozycji otwartej lub zamkniętej i nie podlega modulacji. Inną charakterystyczną oznaką są nieprawidłowe odczyty ciśnienia, szczególnie niskie ciśnienie ssania lub wahania przegrzania, które bezpośrednio wskazują na niewłaściwą regulację przepływu czynnika chłodniczego. Być może najpoważniejszym objawem są fizyczne dowody zatykanie się cieczy w sprężarce na skutek awarii zaworu . Mogą temu towarzyszyć stukanie ze sprężarki, nadmierne pienienie oleju, a w sytuacjach katastrofalnych zablokowany wirnik lub uszkodzone elementy. Wysokie temperatury tłoczenia mogą również wskazywać na problem z zaworem, ponieważ niewystarczający przepływ może prowadzić do niewystarczającego chłodzenia silnika sprężarki. Technicy muszą nauczyć się korelować te objawy, ponieważ pojedynczy objaw, taki jak niskie ciśnienie ssania, może mieć wiele przyczyn, ale w połączeniu z innymi często wskazuje bezpośrednio na zawór sterujący.

Procedury rozwiązywania problemów i diagnostyki

Aby potwierdzić problem z zaworem, wymagane jest systematyczne rozwiązywanie problemów. Proces zazwyczaj rozpoczyna się od kompleksowej kontroli wydajności systemu, polegającej na pomiarze przegrzania na wlocie parownika i sprężarki, dochładzania oraz wszystkich ciśnień w układzie. Pierwszym krokiem jest porównanie tych wartości ze specyfikacjami projektowymi systemu lub znanymi dobrymi wartościami bazowymi. W przypadku zaworów mechanicznych należy sprawdzić zewnętrzną linię czujnikową pod kątem załamań lub blokad oraz sprawdzić temperaturę korpusu zaworu. Czasami delikatne puknięcie w korpus zaworu może uwolnić zablokowany mechanizm, chociaż jest to tylko tymczasowy test diagnostyczny. W przypadku zaworów elektronicznych kluczowe znaczenie ma sprawdzenie sygnału sterującego (np. napięcia lub liczby kroków) ze sterownika i porównanie go z rzeczywistą pozycją zaworu. Kluczowym pytaniem diagnostycznym jest: Jakie są oznaki, że zawór płynu chłodniczego wymaga wymiany, a nie naprawy? Ogólnie rzecz biorąc, zawory z korozją wewnętrzną, poważnie porysowane lub zużyte elementy modulacyjne lub uszkodzone silniki/siłowniki wymagają wymiany. Problemy takie jak drobne zanieczyszczenia, które można wypłukać lub problemy z czujnikiem zewnętrznym, mogą być naprawione. Decyzja często zależy od konstrukcji zaworu — niektóre z nich nadają się do użytku, a wiele z nich to jednostki uszczelnione.

Niezbędna konserwacja zapewniająca długowieczność

Konserwacja zapobiegawcza jest najbardziej opłacalną strategią. Koncentruje się to na zapewnieniu czystości systemu. Utrzymanie czystego, suchego i wolnego od kwasów układu chłodniczego to najlepsza rzecz, jaką można zrobić dla dowolnego zaworu sterującego. Obejmuje to:

• Rutynowe zmiany filtra-osuszacza w celu wychwytywania wilgoci i kwasów.
• Prawidłowe procedury ewakuacji przed uruchomieniem w celu usunięcia nieskraplających się gazów i wilgoci.
• Regularna analiza oleju w układach wymagających smarowania, ponieważ zanieczyszczony olej może wpływać na działanie zaworu.

W przypadku samych zaworów zaleca się okresowe kontrole działania. Obejmuje to weryfikację, czy modulacja działa płynnie i reaguje na zmiany obciążenia, poprzez monitorowanie parametrów systemu w różnych warunkach. Należy odnotować wszelkie oznaki histerezy (w przypadku opóźnień lub zacięć pozycji zaworu). Zapewnienie, że zewnętrzne elementy zaworu – takie jak mocowania żarówek czujnikowych w zaworach uruchamianych temperaturą – są bezpiecznie zamocowane i odpowiednio izolowane, ma również kluczowe znaczenie dla dokładnego działania.

Wybór strategiczny i optymalizacja systemu

Wybór odpowiedniego zaworu i jego optymalna konfiguracja to nie tylko krok instalacji; jest to decyzja strategiczna, która wpływa na całkowity koszt posiadania, wydajność i niezawodność systemu w nadchodzących latach.

Czynniki wpływające na wybór zaworu

Wybór odpowiedniego zaworu wymaga wieloaspektowej analizy, która wykracza poza samo dopasowanie rozmiarów rur. Poniższa tabela zestawia kluczowe rozważania dla dwóch szerokich kategorii: podstawowe zawory mechaniczne i zaawansowane zawory elektroniczne.

Wybór pomiędzy podstawowym zaworem mechanicznym a zaawansowanym zaworem elektronicznym zależy od kilku czynników. Zawory mechaniczne oferują prostotę i niezawodność przy niższych kosztach początkowych, natomiast zawory elektroniczne zapewniają doskonałą precyzję i możliwości integracji, często przy wyższej inwestycji początkowej.

Poza tym porównaniem najważniejsze są określone czynniki techniczne. Zawór musi być przystosowany do określonego typu czynnika chłodniczego (np. R-134a, R-410A, R-744) i powiązanego z nim oleju. Wartości znamionowe ciśnienia i temperatury muszą przekraczać maksymalne warunki pracy systemu. Wydajność znamionowa (w tonach chłodniczych lub kW) musi odpowiadać rozmiarowi sprężarki i systemu — zbyt mały zawór spowoduje głodzenie sprężarki, natomiast zbyt duży zawór może nie działać skutecznie przy małych obciążeniach. Na koniec kwestia kompatybilność zaworów regulacyjnych cieczy z różnymi typami czynników chłodniczych nie podlega negocjacjom. Materiały takie jak uszczelki, pierścienie uszczelniające i elementy wewnętrzne muszą być zgodne ze składem chemicznym czynnika chłodniczego i oleju, aby zapobiec pęcznieniu, degradacji lub korozji, które mogłyby prowadzić do szybkiej awarii.

Krytyczna rola w wydajności systemu

Właściwie dobrany i wyregulowany zawór sterujący płynem ma bezpośredni wpływ na efektywność energetyczną systemu. Jego rola w modulacji wydajności zapobiega pracy sprężarki przy pełnym obciążeniu, gdy nie jest ona potrzebna, zmniejszając zużycie energii. W bardziej subtelny sposób, zapewniając prawidłowe przegrzanie na ssaniu sprężarki, optymalizuje wydajność objętościową procesu sprężania. Dlatego też procedura jak wyregulować A refrigeration compressor control valve for optimal performance jest tak krytyczny. Celem regulacji jest znalezienie „najlepszego punktu”, w którym zawór zapewnia przepływ wystarczający do obciążenia, utrzymując jednocześnie bezpieczne, dodatnie przegrzanie, unikając zarówno cofania się cieczy, jak i nadmiernego przegrzania, które zmniejsza wydajność i zwiększa temperaturę tłoczenia. W nowoczesnych, sterowanych cyfrowo systemach ta regulacja jest często ciągłym, zautomatyzowanym procesem, w którym algorytmy stale dostosowują położenie zaworu, aby osiągnąć punkty maksymalnej wydajności w oparciu o dane z czujników w czasie rzeczywistym. Ta ciągła optymalizacja podkreśla przejście zaworu z prostego urządzenia zabezpieczającego w aktywny węzeł zarządzania wydajnością w ramach inteligentnego układu chłodniczego.

Odkrywanie zaawansowanych koncepcji i przyszłych trendów

Ewolucja technologii chłodniczej nieustannie przesuwa granice możliwości zaworów sterujących cieczą. Zrozumienie tych zaawansowanych koncepcji pomaga w planowaniu przyszłych systemów i modernizacji.

Integracja z kontrolami ogólnosystemowymi

Współczesny trend odchodzi od samodzielnych zaworów w kierunku głęboko zintegrowanych komponentów. W w pełni skoordynowanym systemie zawór sterujący płynem otrzymuje polecenia z centralnego sterownika, który przetwarza dane z kilkudziesięciu czujników: nie tylko warunki ssania, ale także temperaturę tłoczenia, temperaturę otoczenia, temperaturę obudowy, a nawet sygnały zapotrzebowania na media. Pozwala to na stosowanie wyrafinowanych strategii, takich jak reagowanie na zapotrzebowanie, gdzie system nieznacznie zmniejsza wydajność w okresach szczytowych stawek za energię elektryczną poprzez modulację zaworu, a wszystko to przy zachowaniu bezpiecznych zakresów temperatur. Ten poziom integracji sprawia, że ​​zawór staje się kluczowym urządzeniem wykonawczym dla szerszego zarządzania energią i strategii operacyjnych. Zwiększa także możliwości diagnostyczne, umożliwiając systemowi śledzenie trendów działania zaworów i przewidywanie potrzeb konserwacyjnych przed wystąpieniem awarii, bezpośrednio odpowiadając na zapytania dotyczące podpisuje swoje zawór płynu chłodniczego wymaga wymiany zamiast naprawy poprzez przejście od konserwacji reaktywnej do konserwacji predykcyjnej.

Innowacje dla środowisk ekstremalnych i nowe czynniki chłodnicze

W miarę jak przepisy wycofują czynniki chłodnicze o wysokim współczynniku GWP, na znaczeniu zyskują nowe opcje, takie jak węglowodory (np. R-290), HFO i CO2 (R-744). Te czynniki chłodnicze mają różne zależności między ciśnieniem i temperaturą oraz wymagania dotyczące kompatybilności materiałowej. Zawory do systemów CO2, które działają pod nadkrytycznym lub bardzo wysokim ciśnieniem, wymagają radykalnie odmiennych konstrukcji z wytrzymałymi materiałami i uszczelkami. Podobnie zawory do łatwopalnych czynników chłodniczych, takich jak R-290, mogą wymagać specjalnych certyfikatów i konstrukcji zapobiegających wyciekom. Co więcej, dążenie do wydajności w ekstremalnych środowiskach – takich jak zamrażarki o bardzo niskiej temperaturze lub warunki kondensacji w wysokiej temperaturze – napędza innowacje w zakresie zaworów. Producenci opracowują zawory o szerszych zakresach modulacji, krótszych czasach reakcji i ulepszonych materiałach, aby wytrzymać obciążenia występujące w tych wymagających zastosowaniach. Trwające badania dot zalety modulującego zaworu sterującego cieczą w porównaniu ze stałą kryzą w tych nowych kontekstach w dalszym ciągu potwierdza wyższość modulacji zarówno pod względem ochrony, jak i wydajności, nawet w miarę ewolucji sprzętu, aby sprostać nowym wyzwaniom. Stała kryza, choć prosta, nie może dostosować się do dużych wahań obciążenia i unikalnych właściwości wielu nowych układów chłodniczych, co sprawia, że ​​inteligentny zawór regulacyjny jest bardziej niezbędny niż kiedykolwiek.

Podsumowanie dotyczące wyboru zaworu i stanu systemu

Ostatecznie zawór sterujący płynem w sprężarce chłodniczej jest kamieniem węgielnym trwałości i wydajności systemu. Przy jego wyborze należy kierować się jasnym zrozumieniem profilu obciążenia aplikacji, środowiska czynnika chłodniczego i pożądanego poziomu zaawansowania sterowania. Niezależnie od tego, czy radzimy sobie z następstwami zatykanie się cieczy w sprężarce na skutek awarii zaworu lub kalibracja systemu pod kątem maksymalnej wydajności, zasady opierają się na zapewnieniu prawidłowego przepływu masowego i stanu czynnika chłodniczego do sprężarki. W miarę jak systemy stają się coraz inteligentniejsze, a czynniki chłodnicze ewoluują, podstawowe zadanie tego zaworu pozostaje niezmienne: pełnienie funkcji inteligentnego strażnika sprężarki, najcenniejszego elementu każdego obwodu chłodniczego. Przemyślane, świadome podejście do tego komponentu procentuje w postaci skrócenia przestojów, niższych rachunków za energię i dłuższej żywotności sprzętu, co czyni go krytycznym obszarem zainteresowania każdego profesjonalisty zajmującego się optymalizacją systemu.
