Co to jest akumulator przewodu ssącego i jego podstawowa funkcja
Definicja i cel akumulatora linii ssącej

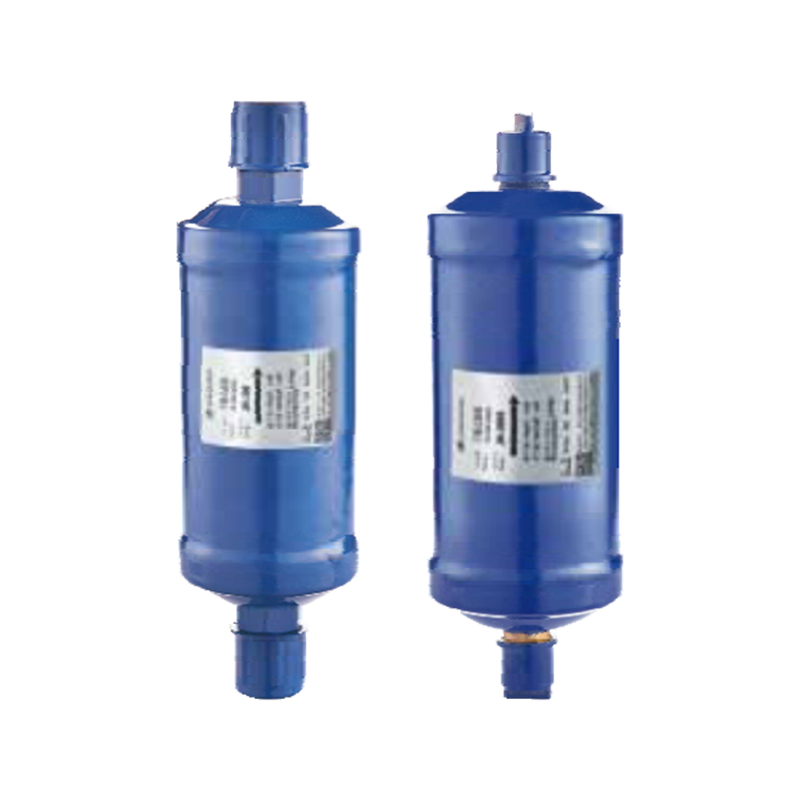

The akumulator przewodu ssawnego czynnika chłodniczego jest istotnym elementem wielu systemów HVAC i chłodniczych, zaprojektowanym w celu ochrony sprężarki przed potencjalnym uszkodzeniem spowodowanym przez powrót ciekłego czynnika chłodniczego przez przewód ssawny. Jego podstawową rolą jest działanie jako bufor lub zbiornik: kiedy czynnik chłodniczy (opary lub pozostałości cieczy) opuszcza parownik, przedostaje się do akumulatora, zanim dotrze do sprężarki. Wewnątrz akumulatora ciekły czynnik chłodniczy – który może być niebezpieczny, jeśli zostanie zassany bezpośrednio do sprężarki – osiada na dnie, podczas gdy para unosi się i przemieszcza dalej. Dzięki temu do sprężarki dociera wyłącznie para, co zapobiega tzw. „zapychaniu się cieczy”, które może poważnie uszkodzić elementy sprężarki. :
- Oddziela ciekły czynnik chłodniczy od pary przed wlotem sprężarki. :
- Służy jako tymczasowy magazyn nadmiaru ciekłego czynnika chłodniczego i oleju gromadzącego się podczas cykli. :
- Mierzy powrót cieczy i oleju z powrotem do sprężarki z kontrolowaną szybkością, unikając nagłego zalania cieczy. :
Dlaczego jest to tak istotne w systemach chłodniczych / HVAC
W wielu systemach HVAC — szczególnie w pompach ciepła, chłodniach komercyjnych lub systemach z długimi liniami — warunki mogą prowadzić do niecałkowitego odparowania czynnika chłodniczego, zanim powróci on do przewodu ssawnego (na przykład podczas cykli odszraniania, niskich temperatur otoczenia lub szybkich zmian obciążenia). Bez akumulatora na linii ssawnej taki ciekły czynnik chłodniczy może bezpośrednio przedostać się do sprężarki, powodując zatykanie cieczy, utratę smarowania olejem, wymywanie łożysk lub nagłą awarię sprężarki. Odpowiednio dobrany i zainstalowany akumulator w linii ssawnej znacznie zwiększa niezawodność systemu, wydłuża żywotność sprężarki i utrzymuje wydajność systemu. :
- Chroni sprężarki przed zatykaniem cieczy i rozcieńczaniem oleju. :
- Umożliwia bezpieczną pracę przy zmiennym obciążeniu, cyklach odszraniania lub długich rurociągach czynnika chłodniczego. :
- Pomaga utrzymać stabilną cyrkulację oleju i przepływ czynnika chłodniczego w zmiennych warunkach układu. :
Jak dobrać akumulator przewodu ssawnego do systemu HVAC lub układu chłodniczego
Kluczowe czynniki determinujące rozmiar akumulatora
Rozmiar hydroakumulatora na linii ssawnej nie jest dowolny — prawidłowa objętość i konstrukcja wewnętrzna muszą uwzględniać maksymalną ilość ciekłego czynnika chłodniczego, który może powrócić w najgorszych warunkach, a także zapewniać prawidłowy powrót oleju. Do ważnych czynników należy całkowita ilość czynnika chłodniczego w systemie, długość i średnica przewodów ssawnych, typ sprężarki, oczekiwany powrót czynnika chłodniczego w najgorszym przypadku (np. po odszranianiu, szybkich zmianach obciążenia) oraz to, czy system wykorzystuje takie funkcje, jak obejście gorącego gazu lub wiele stopni wydajności. :
- Całkowity ładunek czynnika chłodniczego w systemie.
- Oczekiwany maksymalny powrót cieczy (np. podczas odszraniania lub w niskich warunkach otoczenia).
- Długość i układ rurociągów ssących (długie linie mogą wymagać większej pojemności akumulatora).
- Typ sprężarki i jej wrażliwość na problemy z zapychaniem się cieczy lub powrotem oleju.
- Tryby pracy (np. przełączanie pompy ciepła, obejście gorącego gazu), które mogą prowadzić do skoków poziomu czynnika chłodniczego.
Wytyczne dotyczące rozmiaru i najlepsze praktyki
Z reguły wiele wytycznych projektowych zaleca wybór akumulatora na linii ssawnej, który będzie w stanie pomieścić znaczną część – często znaczną część – całkowitego ładunku czynnika chłodniczego w systemie w najgorszych warunkach. W przypadku systemów wykorzystujących termostatyczne zawory rozprężne (TXV) może to wynosić około 50% ładunku w obwodzie; w przypadku systemów ze stałą kryzą lub dużymi zestawami przewodów wymagana wydajność może sięgać 100% ładunku obwodu. : Dodatkowo akumulator powinien zawierać wewnętrzną rurkę w kształcie litery U (oraz kryzę/siatkę), aby zapewnić właściwą separację pary i cieczy oraz kontrolowany powrót cieczy i oleju podczas pracy sprężarki. :
- Wybierz objętość akumulatora w oparciu o najgorszy przypadek powrotu cieczy (np. 50–100% ładunku czynnika chłodniczego w zależności od projektu systemu).
- Upewnić się, że konstrukcja wewnętrzna zawiera rurkę w kształcie litery U z kryzą i ekranem zapewniającym prawidłowe dozowanie i ochronę przed zanieczyszczeniami.
- Potwierdź zgodność z typem czynnika chłodniczego i powiązanym olejem (materiał i ciśnienie znamionowe).
- Uwzględnij układ linii ssącej — dłuższe lub bardziej złożone rury ssące mogą wymagać większych lub specjalnie przystosowanych akumulatorów.
- Jeśli to możliwe, w celu uzyskania dokładności należy zapoznać się z wytycznymi technicznymi lub tabelami rozmiarów zgodnymi ze standardami branżowymi.
Akumulator przewodu ssącego a odbiornik przewodu cieczy – kluczowe różnice
Różnice funkcjonalne
Chociaż w układach chłodniczych stosuje się zarówno akumulator, jak i odbiornik, służą one różnym celom i są instalowane w różnych miejscach. A akumulator przewodu ssącego znajduje się w przewodzie ssącym (pary) pomiędzy parownikiem a sprężarką; wychwytuje nadmiar cieczy lub oleju powracającego przez zasysanie i zapewnia, że do sprężarki przedostaje się tylko para. Natomiast odbiornik linii cieczy (lub po prostu „odbiornik”) instaluje się na linii cieczy (wysokociśnieniowej) za skraplaczem i przed urządzeniem rozprężnym. Jego rolą jest magazynowanie nadmiaru ciekłego czynnika chłodniczego, kompensowanie wahań ładunku i zapewnienie stałego dopływu przechłodzonej cieczy do zaworu rozprężnego – a nie ochrona sprężarki przed powrotem cieczy. W skrócie: akumulator = ochrona strony ssawnej; odbiornik = regulacja przechowywania i zasilania w linii cieczy.
- Akumulator: umieszczony po stronie ssawnej (niskiego ciśnienia); zapobiega osadzaniu się cieczy.
- Odbiornik: umieszczony po stronie cieczy (wysokiego ciśnienia); magazynuje czynnik chłodniczy, zapewnia stały dopływ.
- Akumulator obsługuje ciecz o potencjale parowym powracającą z parownika; Odbiornik zajmuje się cieczą po skropleniu.
Kiedy używać którego komponentu
Decyzja o zastosowaniu akumulatora na linii ssawnej, odbiornika na linii cieczy lub obu zależy od projektu systemu, układu rurociągów czynnika chłodniczego i warunków pracy. W przypadku systemów z długimi przewodami ssącymi, zmiennymi warunkami obciążenia, pompami ciepła lub możliwością cofania się czynnika chłodniczego (np. podczas odszraniania) często niezbędny jest akumulator. Odbiornik staje się ważny, gdy system ma zmienne obciążenie i potrzebuje bufora po stronie cieczy, aby uniknąć głodzenia urządzenia rozprężnego lub dostosować się do zmian w ładunku (np. w systemach ze zmiennym ładunkiem czynnika chłodniczego ze względu na różne tryby pracy). W wielu złożonych systemach chłodniczych lub HVAC stosuje się zarówno akumulator, jak i odbiornik – każdy z nich spełnia odrębne, ale uzupełniające się role.
- Akumulatora należy używać, gdy problemem jest cofanie się cieczy po stronie ssawnej lub ochrona sprężarki.
- Odbiornika należy używać, gdy potrzebne są wahania ładunku lub spójność dopływu cieczy do urządzenia rozprężnego.
- Duże lub złożone systemy (długie rurociągi, wiele trybów) mogą skorzystać z obu komponentów w celu uzyskania optymalnej niezawodności.
Najlepsze praktyki dotyczące instalowania akumulatora przewodu ssącego
Prawidłowe umieszczenie w systemie
Idealnym miejscem na akumulator przewodu ssącego jest przewód ssawny pomiędzy wylotem parownika a wlotem ssawnym sprężarki. Powinien być umieszczony jak najbliżej sprężarki, aby zapewnić wychwytywanie cieczy lub oleju powracającego z parownika przed wejściem do sprężarki. Właściwa instalacja zapewnia maksymalną ochronę przed powrotem cieczy, szczególnie w sytuacjach, w których może nastąpić cofnięcie czynnika chłodniczego (np. po odszranianiu, przy niskiej temperaturze otoczenia lub długich okresach przestoju). :
- Zamontować na przewodzie ssawnym, pomiędzy parownikiem a sprężarką.
- Najlepiej blisko króćca ssącego sprężarki, aby zapewnić najlepszą ochronę.
- Zapewnij orientację pionową (jeśli wymaga tego projekt) i odpowiednie podparcie, aby zapobiec wibracjom i naprężeniom.
Uwagi dotyczące montażu, orientacji i rurociągów
Instalacja nie polega tylko na umieszczeniu akumulatora — prawidłowy montaż, orientacja i poprowadzenie rurociągów mają kluczowe znaczenie. Akumulator powinien być bezpiecznie podparty, aby uniknąć naprężeń wibracyjnych, a przewody muszą być tak ułożone, aby zapobiec gromadzeniu się oleju lub uwięzieniu czynnika chłodniczego. Wewnętrzna rurka w kształcie litery U (lub rurka J) musi być prawidłowo zorientowana, tak aby wylot oparów znajdował się blisko góry, a kryza powrotna cieczy/oleju blisko dołu. Dodatkowo należy zapobiegać przedostawaniu się topnika lutowniczego i zanieczyszczeń do akumulatora podczas instalacji — często w tym celu stosuje się ekran lub filtr siatkowy na kryzie wewnętrznej. Nieuwzględnienie tych kwestii może prowadzić do ograniczonego powrotu oleju, zatykania, a nawet awarii podzespołów. :
- Zapewnij orientację pionową i bezpieczny montaż, aby zminimalizować wibracje.
- Używaj odpowiednich wsporników i unikaj naprężeń w przewodach czynnika chłodniczego.
- Potwierdź orientację wewnętrznej rurki w kształcie litery U (rurki J): wlot pary u góry, kryza powrotna cieczy/oleju u dołu.
- Użyj ekranu/sitka, aby zapobiec przedostawaniu się zanieczyszczeń lub cząstek lutowia do kryzy dozującej.
- W razie potrzeby zaizoluj przewód ssący, aby zapobiec kondensacji, ale pamiętaj — nadmierna izolacja może wpłynąć na wymianę ciepła niezbędną do odparowania.
Typowe problemy i sposoby diagnozowania problemów z akumulatorem linii ssącej
Typowe awarie (np. zatykanie, problemy z powrotem oleju, zatykanie)
Chociaż akumulator na linii ssawnej ma za zadanie chronić system, sam w sobie może stać się punktem awarii – zwłaszcza jeśli jest nieprawidłowo dobrany, źle zainstalowany lub nie jest konserwowany. Typowe problemy obejmują korozję wewnętrzną prowadzącą do nieszczelności (szczególnie w instalacjach zewnętrznych), zatkanie kryzy powrotnej oleju (z powodu zanieczyszczeń, topnika lutowniczego lub kamienia), niewłaściwą orientację powodującą gromadzenie się oleju i słaby powrót oraz akumulatory o zbyt dużych lub zbyt małych rozmiarach, co skutkuje nieodpowiednią ochroną lub pogorszeniem wydajności. Problemy te mogą prowadzić do zatykania się sprężarki, braku lub rozcieńczenia oleju, nieefektywnej pracy, a nawet awarii sprężarki z biegiem czasu. :
- Zatkany otwór powrotny oleju/czynnika chłodniczego — może uwięzić olej lub spowodować słaby powrót.
- Korozja lub rdza prowadząca do wycieków – zwłaszcza w środowiskach zewnętrznych lub niezabezpieczonych.
- Niewłaściwa orientacja lub zły montaż — prowadzące do wibracji, gromadzenia się oleju lub niewystarczającej separacji.
- Zbyt duży akumulator — może zwiększyć histerezę systemu lub spowodować nieefektywność.
- Zbyt mały akumulator — niewystarczający, aby poradzić sobie z cofaniem się cieczy w najgorszym przypadku, co grozi uszkodzeniem sprężarki.
Wskazówki dotyczące konserwacji pozwalające uniknąć awarii
Konserwacja zapobiegawcza i regularne przeglądy mogą znacznie zmniejszyć ryzyko awarii związanych z akumulatorem. Obejmuje to okresową kontrolę wzrokową pod kątem oznak rdzy, korozji, wgnieceń lub wycieków; sprawdzenie, czy nie występuje nietypowy szron lub jego wzory, które mogą wskazywać na wewnętrzne zalania lub nieprawidłowe parowanie; weryfikacja ciśnienia przegrzania i ssania w celu potwierdzenia prawidłowego przepływu czynnika chłodniczego; oraz zapewnienie, że mocowanie i izolacja akumulatora pozostają nienaruszone i odpowiednie. Dobrą praktyką jest również sprawdzanie kryzy powrotnej oleju i wewnętrznego ekranu, szczególnie po wszelkich pracach związanych z orurowaniem lub lutowaniem twardym, aby upewnić się, że nie przedostało się lutowie ani zanieczyszczenia. :
- Sprawdź obudowę akumulatora i połączenia pod kątem rdzy, korozji lub wycieków.
- Monitoruj ciśnienie ssania i przegrzanie, aby wykryć oznaki powrotu cieczy lub nieprawidłowego parowania.
- Po wszelkich pracach związanych z rurociągami należy sprawdzić, czy wewnątrz akumulatora nie znajdują się żadne zanieczyszczenia lub topnik lutowniczy.
- Upewnić się, że kryza powrotna oleju i sito wewnętrzne pozostają czyste i niezatkane.
- Co roku sprawdzaj wsporniki montażowe i izolację, zwłaszcza w przypadku jednostek zewnętrznych.
Często zadawane pytania
Co się stanie, jeśli nie użyję akumulatora na linii ssawnej w długiej instalacji HVAC?
Jeśli pominiesz akumulator na linii ssawnej w systemie z długimi rurami ssącymi, zmiennym obciążeniem lub potencjalnym cofaniem się czynnika chłodniczego, istnieje duże ryzyko przedostania się ciekłego czynnika chłodniczego do sprężarki — szczególnie podczas cykli odszraniania, wyłączania/uruchamiania systemu lub gdy następuje migracja czynnika chłodniczego w wyniku zmian temperatury. Uderzenie cieczy może spowodować uszkodzenie sprężarki, utratę smarowania olejem, awarię łożysk lub całkowitą awarię sprężarki. Nawet jeśli w systemie zastosowano zbiornik przewodu cieczy dochładzającej, nie chroni on przed powrotem cieczy po stronie ssawnej. Stosowanie akumulatora ssącego o odpowiedniej wielkości jest często jedynym skutecznym zabezpieczeniem w takich warunkach.
Czy akumulator przewodu ssawnego może z czasem ulec zatkaniu lub zablokowaniu? Jakie są znaki?
Tak — z biegiem czasu kryza powrotna oleju (lub wewnętrzny otwór dozujący) akumulatora może zostać zatkana cząsteczkami lutowia, zgorzeliną, gruzem lub szlamem (szczególnie po zamontowaniu rurociągów na miejscu lub złym lutowaniu). Gdy tak się stanie, powrót oleju może być ograniczony, co może spowodować brak oleju w sprężarce lub czynnik chłodniczy/olej może gromadzić się wewnątrz akumulatora. Oznaki takich problemów obejmują nietypowy hałas sprężarki, zmniejszone smarowanie, wahania ciśnienia ssania, tworzenie się szronu lub lodu na obudowie akumulatora lub słabą wydajność chłodzenia. Aby zapobiec tym problemom, niezbędne są regularne kontrole, czyszczenie i upewnianie się, że zamontowane jest odpowiednie sito lub filtr siatkowy.
Jak wybrać odpowiedni akumulator na linii ssawnej do systemu pompy ciepła z częstymi cyklami odszraniania?
W przypadku systemów pomp ciepła — szczególnie tych, w których występują częste cykle odszraniania, wahania obciążenia lub długie przewody ssące — wybór akumulatora wymaga uwzględnienia najgorszego przypadku powrotu cieczy i zapewnienia wystarczającej wydajności powrotu oleju. Preferuj akumulator przystosowany do obsługi dużej części (często 50–100%) całkowitego ładunku czynnika chłodniczego, z solidną wewnętrzną konstrukcją w kształcie litery U, kryzą chronioną siatką oraz kompatybilnością ze stosowanym czynnikiem chłodniczym i olejem. Dodatkowo należy zadbać o właściwe umieszczenie w pobliżu króćca ssawnego sprężarki, bezpieczny montaż i właściwą orientację. W przypadku systemów z cyklami odszraniania lub ponownym nagrzewaniem gorącym gazem akumulator powinien działać jako tymczasowa komora magazynowania czynnika chłodniczego i zapewniać kontrolowany powrót zamiast nagłego cofania się. :
