Filtry osuszacze czynnika chłodniczego: wybór, rozmieszczenie i konserwacja w celu zapewnienia niezawodnej wydajności HVAC

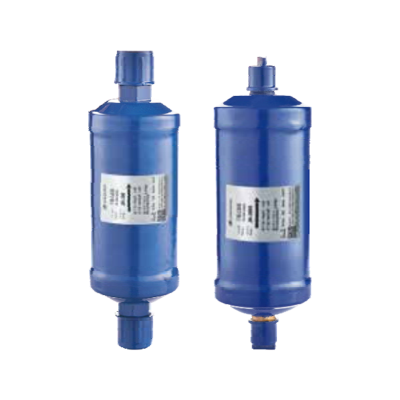

Przewodnik po doborze filtra osuszacza czynnika chłodniczego HVAC

Dlaczego rozmiar ma znaczenie znacznie wykraczające poza pytanie „czy będzie pasować?”

Wybór odpowiedniego rozmiaru filtra osuszacza to nie tylko decyzja dotycząca opakowania; wpływa to bezpośrednio na stabilność systemu, żywotność sprężarki i efektywność energetyczną. Zbyt mała jednostka może szybko się nasycić, umożliwiając cyrkulację kwasów, szlamu i wilgoci na długo przed osiągnięciem przez sprzęt oczekiwanego okresu międzyobsługowego. I odwrotnie, jednostka, która jest dowolnie przewymiarowana, może powodować niepotrzebny spadek ciśnienia, powodować problemy z powrotem oleju przy niskim obciążeniu i komplikować opróżnianie. W przewodach cieczy nadmierny spadek ciśnienia zmniejsza dodatnie ssanie netto na urządzeniu rozprężnym, powodując powstawanie błysków, niedostateczne parowniki i nieprzewidywalne przegrzanie. W przewodach ssawnych (używanych tymczasowo do czyszczenia lub do zastosowań specjalnych) niewłaściwy rozmiar może zwiększyć spadek ciśnienia i zwiększyć stopień sprężania, co zmniejsza wydajność i podnosi temperaturę tłoczenia. Najlepszą praktyką jest zrównoważenie zawartości zanieczyszczeń, dopuszczalnego spadku ciśnienia przy projektowym przepływie masowym i charakterystyki lepkości czynnika chłodniczego, pamiętając, że mieszanki i czynniki chłodnicze pod wyższym ciśnieniem zachowują się inaczej niż dotychczasowe płyny.

Praktyczne zasady, które nadal wymagają weryfikacji

Aby uzyskać szybkie szacunki, wielu techników porównuje wielkość suszarki z tonażem sprzętu, a następnie sprawdza wybór w oparciu o krzywe przepływu/spadku ciśnienia producenta. Jako podejście ogólne należy wybrać osuszacz z przewodem cieczowym, którego przepływ znamionowy przy temperaturze czynnika chłodniczego i skraplania zapewnia akceptowalny spadek ciśnienia — często docelowy w projektowaniu poniżej małego ułamka bara (lub kilku psi). Pojemność zanieczyszczeń powinna być odpowiednia do scenariusza instalacji: w nowym sprzęcie na czystych rurociągach można stosować jednostki kompaktowe, natomiast w przypadku modernizacji, przepaleń lub systemów wystawionych na działanie czynników zewnętrznych podczas długotrwałej budowy korzyści wynikają z większych objętości i większej masy środka osuszającego. Zważ także rodzaj i mieszalność oleju; Oleje POE szybko usuwają wilgoć, dlatego kontrola wilgoci resztkowej jest niezbędna, szczególnie w przypadku mieszanek HFC/HFO. Zawsze uzgadniaj praktyczne zasady z konkretnymi danymi z wykresów dotyczącymi czynnika chłodniczego i zakresu temperatur, jakich oczekujesz podczas pracy.

Sprawdzony przykład i porównanie słowne

Wyobraź sobie 5-tonowy system dzielony wykorzystujący zwykły czynnik chłodniczy pod wysokim ciśnieniem. Jeśli wybierzesz bardzo małą suszarkę z przewodem cieczowym, możesz utrzymać porządek w szafce, ale prawdopodobnie spowodujesz stosunkowo większy spadek ciśnienia przy projektowym przepływie masowym. Porównując wkład średniej wielkości z wyborem o mniejszym rozmiarze, opcja średniej wielkości generalnie zmniejsza spadek ciśnienia przy nominalnym tonażu, oferując jednocześnie więcej środka osuszającego, dzięki czemu pozostaje dłużej skuteczna podczas wczesnego docierania. W porównaniu z ponadgabarytowym kanistrem przemysłowym, jednostka średniej wielkości zwykle pozwala uniknąć niepotrzebnej objętości i zmniejsza ryzyko gromadzenia się oleju w warunkach częściowego obciążenia. Zatem wybór „środkowy-prawy” równoważy przepływ i wydajność, zachowując jednocześnie stabilne dochłodzenie w urządzeniu rozprężnym.

Przykładowa tabela doboru (sprawdź z danymi producenta)

Nominalna pojemność systemu Typowy rozmiar suszarki z linią cieczy Względny spadek ciśnienia przy przepływie projektowym Względna pojemność zanieczyszczeń Notatki
1–2 tony Kompaktowy wkład Wyższy vs średni rozmiar Niższy Nadaje się do czystych, nowych instalacji z krótkimi rurami
3–6 ton Wkład średniej wielkości Umiarkowany kontra kompaktowy Umiarkowane do wysokiego Zrównoważony wybór dla większości obiektów mieszkalnych i komercyjnych
7–15 ton Duży wkład lub skorupa rdzenia Niższy vs smaller units Wysoka do bardzo wysokiej Preferowany do modernizacji, długich linii lub brudnych systemów

Typowe pułapki związane z rozmiarami, których należy unikać

  • Ignorowanie danych dotyczących przepływu konkretnego czynnika chłodniczego i poleganie wyłącznie na „etykietach tonażowych”.
  • Zapominając o addytywnym działaniu armatury i zaworów przy ocenie spadku ciśnienia.
  • Używanie tego samego rozmiaru do wstępnego czyszczenia i do stałych obowiązków serwisowych bez ponownej oceny.
  • Pominięcie drugiej ewakuacji po wymianie osuszacza w podejrzanych systemach.

filtr osuszacz do systemów pomp ciepła

Przepływ dwukierunkowy zmienia wymagania

Pompy ciepła odwracają przepływ czynnika chłodniczego, zatem każdy filtr osuszacz, który ma pozostać w obiegu, musi być zaprojektowany do pracy dwukierunkowej lub połączony z zaworami zwrotnymi zapewniającymi prawidłowy przepływ przez rdzeń. Konwencjonalny jednokierunkowy osuszacz z przewodem cieczowym może działać w trybie chłodzenia, jednak w trybie ogrzewania może stać się niezamierzonym ograniczeniem, a nawet uwięzić zanieczyszczenia w niewłaściwej części pętli. Modele dwuprzepływowe łagodzą ten problem, przedstawiając prawie symetryczną ścieżkę przepływu przez złoże środka osuszającego i sita. W porównaniu z jednostkami jednokierunkowymi, konstrukcje dwuprzepływowe zmniejszają ryzyko skoków spadków ciśnienia podczas odszraniania i minimalizują zakłócenia na powrocie oleju w przypadku uruchomienia zaworu zmiany kierunku. Ponieważ odszranianie przesyła gorący gaz nietypowymi drogami, wytrzymałość termiczna suszarki i obsługa ekranu stają się szczególnie ważne, aby zapobiec migracji mediów.

Umieszczenie wokół zaworów zwrotnych i zaworów zwrotnych

Aby chronić urządzenia dozujące w obu trybach, technicy często umieszczają w linii osuszacz dwuprzepływowy, który w każdym stanie pracy działa jako ciecz, co nie zawsze jest oczywiste na pierwszy rzut oka. W przypadku pomp ciepła w obudowie strategiczne umiejscowienie w pobliżu wylotu wężownicy jednostki wewnętrznej lub wylotu wężownicy zewnętrznej zależy od tego, gdzie znajduje się przewód cieczy podczas ogrzewania czy chłodzenia. Jeśli do wymuszenia przepływu w pożądanym kierunku przez standardową suszarkę używane są zawory zwrotne, należy sprawdzić wartość Cv zaworu i ciśnienie otwarcia, aby połączony zespół nie spowodował nadmiernego spadku ciśnienia. Porównując prawdziwy zespół dwuprzepływowy z obejściem zaworu zwrotnego, opcja dwuprzepływowa zazwyczaj oferuje prostsze orurowanie, mniej połączeń nieszczelnych i łatwiejszą diagnostykę, podczas gdy to obejście może być atrakcyjne, gdy zapasy są ograniczone, ale wymagają ostrożnego uruchomienia.

Praktyki serwisowe zapewniające niezawodność sezonową

Pompy ciepła podlegają częstszym zmianom trybów i dłuższemu rocznemu czasowi pracy niż systemy wyłącznie chłodzące, dlatego też wydajność środka osuszającego i wytrzymałość ekranu mają znaczenie. Podczas kontroli sezonowych sprawdź, czy osuszacz nie nagrzewa się podczas odszraniania, posłuchaj hałasu wskazującego na ruch mediów i potwierdź stabilne przechłodzenie w obu kierunkach. W przypadku przepalenia lub zawilgocenia należy zainstalować tymczasowe osuszacze linii ssawnej w celu wychwytywania kwasów i cząstek stałych, a następnie usunąć je lub wymienić, gdy testy kwasowe wykażą neutralność, a spadek ciśnienia spadnie do wartości docelowych. W porównaniu z pozostawieniem osuszacza ssącego na miejscu na czas nieokreślony, usunięcie go po odzyskaniu pozwala zachować wydajność i zapobiega nadmiernym stratom ciśnienia ssania.

Tabela rozważań na temat pompy ciepła

Aspekt Suszarka dwuprzepływowa Zawory zwrotne jednokierunkowe Kluczowe porównanie
Zachowanie przepływu Symetryczny w obu trybach Zmuszony kontrolami; zależne od ścieżki Bi-flow jest prostszy; sprawdza dodanie części
Spadek ciśnienia Stabilny we wszystkich trybach Zależy od Cv zaworu i temperatury Bi-flow jest zwykle bardziej przewidywalny
Złożoność usług Niższy Wyższa (więcej przegubów/zaworów) Mniej punktów wycieków dzięki dwuprzepływowi
Elastyczność zapasów Wymaga określonej części Można dostosować poprzez kontrolę zapasów Obejście przydatne w mgnieniu oka
  • Przed przystąpieniem do umieszczenia sprawdź, która linia jest płynna w każdym trybie.
  • Udokumentuj bazowy spadek ciśnienia w suszarce podczas ogrzewania i chłodzenia.
  • Po każdej naprawie należy sprawdzić wydajność odszraniania, monitorując przechłodzenie i przegrzanie.

Wymienny filtr osuszacza czynnika chłodniczego z rdzeniem vs uszczelniony

Perspektywa użyteczności i cyklu życia

Wymienne rdzenie i uszczelnione osuszacze kasetowe usuwają kwas, wilgoć i cząstki stałe, a jednocześnie rozwiązują różne problemy związane z cyklem życia. Uszczelnione wkłady są kompaktowe, ekonomiczne i idealne tam, gdzie jest mało miejsca, a ryzyko zanieczyszczenia jest niewielkie. Gdy praca wymaga częstego czyszczenia — po przepaleniu sprężarki, podczas etapowych modernizacji lub w dużych systemach, w których często występują żużel spawalniczy i tlenki — wymienna obudowa rdzenia umożliwia wymianę mediów bez przecinania przewodu. Mówiąc czysto serwisowo, podejście szkieletowe skraca przestoje związane z kolejnymi czyszczeniami i ogranicza powtarzające się nagrzewanie sąsiadujących elementów. W porównaniu z zamkniętymi wkładami, osłony rdzenia umożliwiają również dostosowanie mieszanki rdzenia (o dużej zawartości kwasu, o dużej zawartości cząstek lub zbilansowanej). Kompromisem są koszty początkowe, przestrzeń i dyscyplina wymagana do przeprowadzenia czystych zmian w rdzeniu bez wprowadzania nowych zanieczyszczeń.

Wydajność, spadek ciśnienia i zarządzanie ryzykiem

Przy danym rozmiarze przyłącza, płaszcze zazwyczaj przyjmują większe objętości mediów, co zapewnia większą zdolność zatrzymywania zanieczyszczeń i wilgoci, a często niższy spadek ciśnienia. Ta zaleta rośnie w przypadku niechlujnych systemów z długimi rurami i wieloma akcesoriami. Jednakże uszczelnione wkłady sprawdzają się w małych urządzeniach, w których liczy się każdy łokieć, a spadek ciśnienia we wkładce o odpowiednim rozmiarze jest całkowicie akceptowalny. Porównując uszczelnioną jednostkę z płaszczem rdzenia przy tym samym przepływie, płaszcz zazwyczaj zapewnia dłuższe okno czyszczenia i bardziej stopniowy wzrost spadku ciśnienia w miarę ładowania. I odwrotnie, uszczelnione wkłady upraszczają inwentaryzację i zmniejszają ryzyko niewłaściwego doboru rdzenia, co może być ukrytym źródłem odchyleń wydajności w złożonych zakładach.

Dyscyplina proceduralna podczas kluczowych zmian

Podczas wymiany rdzenia odizoluj sekcję, w razie potrzeby odzyskaj czynnik chłodniczy i postępuj zgodnie ze sterylnym przebiegiem pracy: zakryj otwarte linie, wytrzyj powierzchnie gniazd i unikaj kłaczących szmatek. Po ponownym montażu należy przeprowadzić głęboką próżnię i próbę próżniową w pozycji stojącej, aby potwierdzić szczelność i niską wilgotność. W porównaniu z cięciem i lutowaniem w celu wymiany uszczelnionej jednostki, metoda ta zmniejsza naprężenia termiczne pobliskich zaworów i izolacji, szczególnie w zatłoczonych pomieszczeniach mechanicznych. Niemniej jednak w małych systemach dzielonych wymiana szczelnego naboju może być szybsza i mniej podatna na błędy dla załóg, które nie mają rutynowo kontaktu z nabojami.

Tabela porównawcza: rdzeń wymienny vs rdzeń uszczelniony

Kryteria Wymienna skorupa rdzenia Uszczelniony wkład Praktyczne dania na wynos
Użyteczność Wymiana rdzenia bez cięcia Wymaga wycięcia i lutowania Shell oszczędza czas przy wielokrotnym czyszczeniu
Pojemność zanieczyszczeń Wysoka do bardzo wysokiej Umiarkowane do wysokiego Powłoka preferowana w przypadku wypaleń/brudnych linii
Spadek ciśnienia Niższy at similar flow Niski do umiarkowanego, jeśli rozmiar jest prawidłowy Obydwa dopuszczalne, jeśli odpowiednio wybrane
Ślad Większy Kompaktowy Wkład pasuje do ciasnych szafek
Złożoność zapasów Powłoka różnych rdzeni Pojedyncze, zapieczętowane numery części Wkład ułatwia magazynowanie
  • Użyj powłoki, jeśli podczas czyszczenia przewiduje się wielokrotne zmiany filtrów.
  • Wybierz uszczelnione wkłady do kompaktowych systemów z rutynowymi okresami międzyobsługowymi.
  • Po poważnym zanieczyszczeniu tymczasowo podłącz osuszacz ssący, a następnie go usuń.

linia cieczy filtr osuszacz wskaźnik wilgoci

Co mówi wskaźnik — a czego nie

Wskaźnik wilgoci zintegrowany z wziernikiem pozwala na dwie szybkie kontrole wizualne: obecność pęcherzyków w strumieniu cieczy oraz względną suchość czynnika chłodniczego. Kolorowy element reaguje na poziom wilgoci, zmieniając odcień, dając technikom szybką informację „go/nie”. W porównaniu z poleganiem wyłącznie na historii ewakuacji lub pojedynczym odczycie podciśnienia, wskaźnik zapewnia ciągłą informację zwrotną podczas pracy i po zdarzeniach serwisowych. Nie jest to jednak przyrząd laboratoryjny; temperatura, rodzaj oleju i oświetlenie mogą wpływać na percepcję. Dlatego najlepiej stosować go w połączeniu ze mierzonym przechłodzeniem i przegrzaniem w celu sprawdzenia stanu systemu.

Interpretowanie kolorów i zdecydowane działanie

Zanim podejmiesz działania, upewnij się, że tabela referencyjna wskaźnika dotyczy konkretnego zamontowanego elementu. W ramach ogólnego schematu postępowania sprawdź temperaturę i ciśnienie w linii cieczy, oblicz przechłodzenie, a następnie odczytaj kolor. Jeśli wskaźnik wskazuje stan „mokry”, a przechłodzenie jest niskie i pojawiają się pęcherzyki, w układzie prawdopodobnie znajduje się zarówno gaz wybuchowy, jak i nadmiar wilgoci — wymienić osuszacz przewodu cieczowego i ponownie opróżnić. Jeśli wskaźnik ma tendencję do „suchego”, ale bąbelki nadal się utrzymują, należy skupić się na przechłodzeniu i możliwych ograniczeniach na górze strumienia. W porównaniu ze zgadywaniem na podstawie jednego objawu, to połączone podejście skraca rozwiązywanie problemów i ogranicza liczbę ponownych wizyt.

Wskazówki bąbelkowe a fałszywe alarmy

Pęcherzyki mogą oznaczać gaz wybuchowy powstały w wyniku niedostatecznego dochłodzenia, ograniczenia lub po prostu obserwację podczas rozruchu lub bezpośrednio po odszranianiu gorącym gazem. Ciepłe otoczenie na wzierniku może również wpływać na to, co widzisz. W porównaniu ze stabilnym, pozbawionym pęcherzyków strumieniem przy stałym obciążeniu, przerywana piana w stanach przejściowych jest mniej niepokojąca. Jeśli bąbelki pokrywają się z mokrym wskaźnikiem, należy najpierw potraktować to jako problem z wilgocią; jeśli wskaźnik jest suchy, ale pozostają pęcherzyki, sprawdź przechłodzenie, poziom odbiornika i wydajność skraplacza.

Tabela referencyjna: Typowe odczyty wskaźników

Zaobserwowany kolor Orientacyjny poziom wilgoci Prawdopodobne działanie Notatki
Kolor suchy Niski Zapisz linię bazową; żadnych natychmiastowych działań Potwierdzić przepływ bez pęcherzyków i stabilne dochłodzenie
Kolor przejściowy Umiarkowane Zaplanuj wymianę suszarki; harmonogram wkrótce Ponów test po ustabilizowaniu się obciążenia, aby wykluczyć efekty przejściowe
Kolor na mokro Wysoka Wymień suszarkę; ewakuuję; zweryfikować za pomocą nowego odczytu Jeśli stan powróci, sprawdź pod kątem substancji nieskraplających się i wycieków
  • Zawsze porównuj odczyt wskaźnika ze zmierzonym przechłodzeniem i przegrzaniem.
  • Podczas oceny koloru należy chronić wziernik przed bezpośrednim działaniem promieni słonecznych.
  • Po zmianie suszarki zarejestruj kolor wskaźnika i metryki systemu jako nową linię bazową.

najlepsze umiejscowienie filtra osuszacza czynnika chłodniczego w linii

Zasady rozmieszczenia linii cieczy

Najczęstszą stałą lokalizacją filtru-osuszacza z przewodem cieczowym jest za skraplaczem (lub odbiornikiem, jeśli występuje) i przed urządzeniem rozprężnym. Takie rozwiązanie chroni urządzenie dozujące przed cząstkami stałymi i zapewnia, że ​​czynnik chłodniczy pozostaje suchy podczas dławienia, zapobiegając tworzeniu się lodu na kryzie lub otworze zaworu. W porównaniu z instalacją osuszacza daleko w górę strumienia, umieszczenie go blisko urządzenia rozprężnego zmniejsza długość rury, przez którą może przedostać się nowa wilgoć po odwodnieniu. W systemach ze zbiornikami wielu techników woli montować suszarkę na wylocie odbiornika, aby filtrować wszystko opuszczające magazyn. Jeśli system zawiera wiele urządzeń rozszerzających, dedykowana osuszacz na odgałęzienie może zwiększyć odporność i uprościć diagnostykę.

Przypadki specjalne: pompy ciepła i złożone systemy

Pompy ciepła i systemy wielomodowe wymagają starannego przemyślenia, ponieważ „linia cieczy” zmienia się w zależności od trybu pracy. Osuszacz dwuprzepływowy umieszczony w miejscu, w którym występuje ciecz zarówno podczas ogrzewania, jak i chłodzenia, zapewnia ochronę niezależnie od kierunku przepływu. W systemach typu VRF z wieloma odgałęzieniami, osuszacz często umieszcza się w pobliżu jednostki centralnej z dodatkowymi filtrami siatkowymi lub filtracją w odgałęzieniu, gdzie ryzyko zanieczyszczenia jest wysokie. W porównaniu z pojedynczą centralną suszarką rozproszona ochrona może zminimalizować wpływ lokalnej awarii i ograniczyć obsługę do dotkniętego oddziału.

Etapy uruchomienia i weryfikacji

Po montażu należy sprawdzić prawidłowe umiejscowienie, mierząc spadek ciśnienia na osuszaczu przy obciążeniu projektowym i potwierdzając stabilne przechłodzenie na wlocie urządzenia rozprężnego. Jeśli spadek ciśnienia jest nadmierny, może być konieczne zastosowanie większej jednostki lub przeniesienie jej w inne miejsce z mniejszą liczbą kolanek przed zaworem. W porównaniu z pozostawieniem marginalnego układu bez korekty, optymalizacja rozmieszczenia szybko się zwraca w postaci ograniczenia uciążliwych połączeń i stałego komfortu. W przypadku wątpliwości podczas okresu czyszczenia należy zainstalować zawory serwisowe, aby umożliwić tymczasowe przeniesienie osuszacza lub osuszacze równoległe; po ustabilizowaniu się systemu usuń komponenty tymczasowe i przywróć stałą konfigurację.

Porównanie opcji umieszczania

Umieszczenie Główna korzyść Potencjalna wada Najlepiej stosować, kiedy
Za skraplaczem, przed odbiornikiem Chroni odbiornik przed zanieczyszczeniami Odbiorca może dodać wilgoć później Brak zaworów serwisowych odbiornika; proste obwody
Za odbiornikiem, przed urządzeniem rozszerzającym Chroni bezpośrednio urządzenie dozujące Nie filtruje zapisanej wcześniej zawartości odbiornika Systemy z odbiornikami i wieloma zaworami
Dedykowana suszarka na oddział Izoluje problemy w jednym obwodzie Więcej komponentów do konserwacji Systemy wieloparowe lub wielostrefowe
Pozycja dwuprzepływowa (pompy ciepła) Ochrona w obu trybach Wymaga prawidłowej części dwuprzepływowej Instalacje zaworów przełączających z pracą sezonową
  • Stały osuszacz z przewodem cieczowym powinien znajdować się jak najbliżej wlotu urządzenia rozprężnego.
  • Użyj zaworów serwisowych do tymczasowych osuszaczy czyszczących, aby ułatwić późniejszy demontaż.
  • Udokumentuj zmierzony spadek ciśnienia na osuszaczu dla przyszłego porównania.
